渦街流量計結構特點和工作原理
發布時間：2021-10-30 07:28:32
1、結構特點
渦街流量計是一種速度式流量計，根據卡門渦街原理來測量氣體、蒸汽或液體的體積流量。主要用于工業管道介質流體的流量測量，能夠測量氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、黏度等參數的影響。無可動機械零件，因此可靠性高，維護量小，儀表參數能長期穩定。
2、工作原理

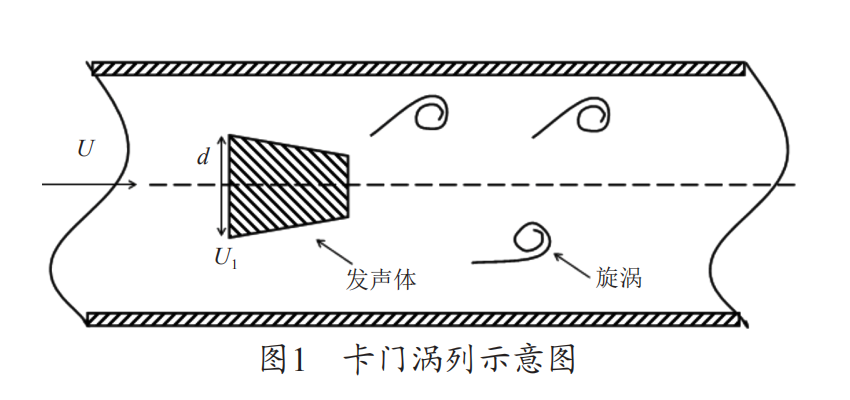

渦街流量計由漩渦發生體、頻率檢測器、信號轉換器等組成，輸出4~20mADC信號或脈沖電壓信號。其工作原理是在流體中設置漩渦發生體，從旋渦發生體兩側交替地產生有規則的漩渦，這種漩渦稱為卡門渦列，如圖1卡門渦列示意圖所示，漩渦列在漩渦發生體下游非對稱地排列。根據大量實驗證明，漩渦發聲體單側漩渦產生的頻率 f、流速v、直徑d之間有如下關系：f=Sr×v/d（1）
式（1）中：Sr為斯特勞哈爾數。由于Sr是雷諾數的函數，由此得到：Qv=A?！?em>V=A。×d/Sr×f=Σf（2）
式（2）中：A。為流通截面積；Σ為儀表常數。
根據上式可以知道，當斯特勞哈爾數Sr為常數時，流量Qv與單側漩渦產生的頻率f成正比關系。
所以，使用檢測元件測出漩渦的頻率，就可以算出流體的流量。
3、漩渦發聲體
常見的漩渦發聲體有圓柱形、T柱形、三角形等。圓柱形漩渦發聲體的斯特勞哈爾數較大，穩定性也強，壓力損失小，但漩渦度較低。T柱形漩渦發聲體的穩定性高，漩渦強度大，但壓損較大。三角形漩渦發聲體的壓力損失適中，漩渦強度較大，穩定性也好，使用較多。UOP丙烷脫氫工藝裝置的渦街流量計多使用在氫氣介質環境下，對壓力損失要求比較嚴格，故選用的基本都是三角形漩渦發聲體。
